Il TUV ha certificato il fornitore del fusibile di serie di HEV in Cina
Caratteristica del fusibile di serie di HEV

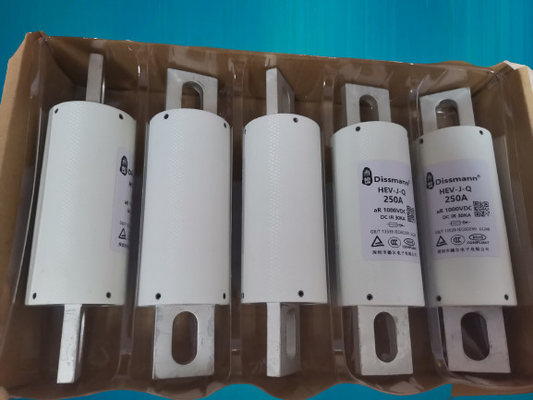

Questa serie di prodotti è fusibili Bolt-collegati rotondo-metropolitana, che hanno le caratteristiche di piccola dimensione, di salto veloce, di I2t basso e di alta affidabilità. Siamo marca di Dissmann più di fusibili di serie di HEV che fanno domanda per la protezione di carico del mucchio, in profondità ci sviluppiamo nell'industria di carico per quasi 10 anni, del mucchio siamo diventato il fornitore principale della maggior parte delle imprese principali. Attualmente il nostro cliente principale è tassa della stella, Sinexcel, Chargecore, Winline ecc.
Strcture del fusibile di serie di HEV
Il fusibile di HEV è composto di corpo del tubo e di due cappucci protettivi. Il tubo è fatto di fibra di vetro ed il coltello ad entrambe l'estremità è stagnatura elettrolitica della lega di rame.
Dimensione del fusibile di HEV (millimetri)
| Codice di dimensione |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13,5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12,5 |
| HF3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10,5 |
25 |
6 |
20,7 |
| HF4 |
146,5 |
50 |
89,5 |
106 |
126,5 |
10,5 |
38 |
6 |
20,7 |
| HF5 |
197,5 |
63 |
89,5 |
123,5 |
162,5 |
13,5 |
50 |
10 |
33 |
Il tipo di prodotto del fusibile di DC1000V HEV, sceglie la dimensione secondo la corrente nominale.
| Modello |
Corrente nominale |
I2t(A2s) |
Dissipazione di potere |
Codice di dimensione |
Installi |
| Pre-arco |
Totale |
| HEV-J-Q-5 |
5A |
20 |
115 |
1,8 |
HF1 |
Attacco bullone M8 ha raccomandato la coppia di torsione 11N·m. |
| HEV-J-Q-10 |
10A |
30 |
170 |
2,2 |
| HEV-J-Q-15 |
15A |
48 |
220 |
3,1 |
| HEV-J-Q-20 |
20A |
72 |
360 |
3,6 |
| HEV-J-Q-25 |
25A |
85 |
510 |
4,2 |
| HEV-J-Q-30 |
30A |
110 |
830 |
5,1 |
| HEV-J-Q-35 |
35A |
180 |
1250 |
6,3 |
| HEV-J-Q-40 |
40A |
290 |
1650 |
7,8 |
| HEV-J-Q-45 |
45A |
350 |
1900 |
8,5 |
| HEV-J-Q-50 |
50A |
440 |
2450 |
10 |
| HEV-J-Q-60 |
60A |
600 |
3500 |
12,5 |
| HEV-J-Q-70 |
70A |
820 |
5500 |
14 |
| HEV-J-Q-80 |
80A |
1050 |
6500 |
16 |
| HEV-J-Q-90 |
90A |
1800 |
10500 |
17 |
HF2 |
| HEV-J-Q-100 |
100A |
2300 |
12000 |
18 |
| HEV-J-Q-125 |
125A |
3400 |
21000 |
20 |
| HEV-J-Q-150 |
150A |
4900 |
25500 |
27 |
| HEV-J-Q-175 |
175A |
9200 |
40000 |
30 |
HF3 |
Attacco bullone M10 ha raccomandato la coppia di torsione 20N·m. |
| HEV-J-Q-200 |
200A |
15000 |
60000 |
32 |
| HEV-J-Q-225 |
225A |
19000 |
105000 |
40 |
| HEV-J-Q-250 |
250A |
24000 |
113000 |
47 |
| HEV-J-Q-275 |
275A |
25000 |
130000 |
49 |
| HEV-J-Q-300 |
300A |
26000 |
160000 |
52 |
| HEV-J-Q-325 |
325A |
33000 |
180000 |
55 |
| HEV-J-Q-350 |
350A |
42000 |
230000 |
60 |
HF4 |
| HEV-J-Q-400 |
400A |
71000 |
320000 |
65 |
| HEV-J-Q-450 |
450A |
78000 |
300000 |
80 |
| HEV-J-Q-500 |
500A |
105000 |
350000 |
95 |
| HEV-J-Q-600 |
600A |
163000 |
530000 |
105 |
HF5 |
Il bullone di attacco M12 ha raccomandato la coppia di torsione 28N·m. |
| HEV-J-Q-700 |
700A |
320000 |
680000 |
155 |
| HEV-J-Q-800 |
800A |
420000 |
870000 |
185 |
HF1: La gamma della corrente nominale di 5A-80A, disponibile in bullone di attacco M8 ha raccomandato la coppia di torsione 11N·m.;
HF2: La gamma della corrente nominale di 90A-150A, disponibile in bullone di attacco M8 ha raccomandato la coppia di torsione 11N·m.;
HF3: La gamma della corrente nominale di 175A-325A, disponibile in bullone di attacco M10 ha raccomandato la coppia di torsione 20N·m.;
HF4: La gamma della corrente nominale di 350A-500A, disponibile in bullone di attacco M8 ha raccomandato la coppia di torsione 20N·m.;
HF5: La gamma della corrente nominale di 600A-800A, disponibile in bullone di attacco M12 ha raccomandato la coppia di torsione 28N·m.;
FAQ
Domanda: Il mio termine nominale del prodotto della batteria corrente è 250A e la corrente di impulso è 380A. Così quanto del fusibile della corrente è protetto?
Risposta: Generalmente, usiamo il vostro impulso corrente come la base per la selezione ed il fusibile 600A è richiesto.
