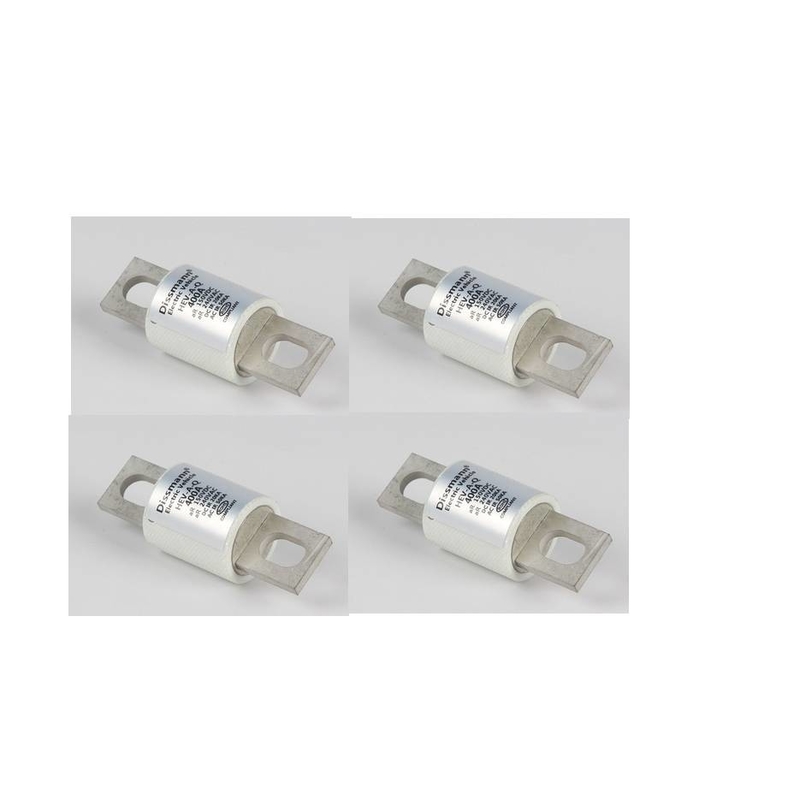

Uso del fusibile di serie di UL248 HEV per protezione della batteria
Applicazione del fusibile di HEV
Prodotti di questa serie sono rotondo i fusibili del collegamento serrato della metropolitana, con piccola dimensione, l'alta capacità di rottura, la resistenza di scossa della temperatura, impulso corrente, vibrazione e scossa meccanica e forte carico chimico. Applicabile per la centrale elettrica di trasmettitore del veicolo elettrico, batterie di potere e di immagazzinamento dell'energia, condensatore di immagazzinamento dell'energia, regolatore di conversione di frequenza, caricatore, cavo ed altre parti automobilistiche ed il cortocircuito dell'attrezzatura, sovraccarico e protezione di sostegno.
Informazioni di base del fusibile di HEV
Questo fusibile di HEV adatto allineare nella gamma di 5A-800A, tensione nominale della corrente nominale di AC/DC500V, rompente la capacità fino a AC100KA/DC50KA al tipo di protezione di AC/DC500V.The è l'AR ed il tempo constant≥10ms.
Dimensione in milimeter
| Disegno di dimensione |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HZ1 |
81 |
22 |
40 |
55 |
66,5 |
9 |
15 |
3,3 |
14,75 |
| HZ2 |
92,2 |
25 |
53 |
68 |
77 |
9 |
18 |
3,2 |
13,5 |
| HZ3 |
92,2 |
33 |
53 |
68 |
75 |
9 |
22 |
5 |
12,5 |
| HZ4 |
109 |
38 |
53 |
69 |
89,5 |
10,5 |
25 |
6 |
20,7 |
| HZ5 |
110 |
50 |
53 |
70,5 |
90 |
10,5 |
38 |
6 |
20,7 |
| HZ6 |
161 |
63 |
53 |
87 |
126 |
13,5 |
50 |
10 |
34 |
| HZ7 |
177 |
76 |
81,5 |
113,5 |
139 |
16 |
60 |
10 |
28,4 |
HZ1: Il bullone di attacco M8 ha raccomandato la coppia di torsione 11N·m., gamma della corrente nominale di 35A-60A.
HZ2: Il bullone di attacco M8 ha raccomandato la coppia di torsione 11N·m., gamma della corrente nominale di 70A-100A.
HZ3: Il bullone di attacco M8 ha raccomandato la coppia di torsione 11N·m., gamma della corrente nominale di 125A-200A.
HZ4: Il bullone di attacco M10 ha raccomandato la coppia di torsione 20N·m., gamma della corrente nominale di 225A-400A.
HZ5: Il bullone di attacco M10 ha raccomandato la coppia di torsione 20N·m., gamma della corrente nominale di 450A-600A.
HZ6: Il bullone di attacco M12 ha raccomandato la coppia di torsione 28N·m., gamma della corrente nominale di 700A-800A.
HZ7: Il bullone di attacco M12 ha raccomandato la coppia di torsione 28N·m., gamma della corrente nominale di 1000A-1200A.
Codice di sistema del prodotto
Dissmann®Esposizione di Factaory
Dissmann® Esposizione del gruppo di lavoro del fusibile
FAQ
Domanda: Che cosa sono i vostri termini dei prezzi della società?
Risposta: Il nostro prezzo è prezzo del ex-lavoro, generalmente accetta Paypal, pagamento del TT.
