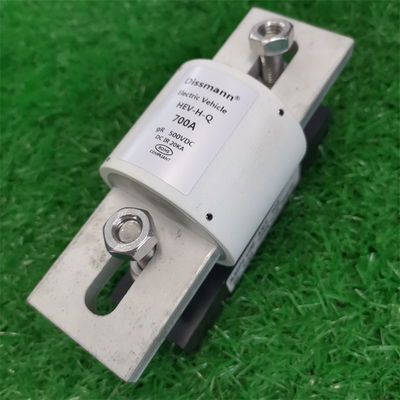

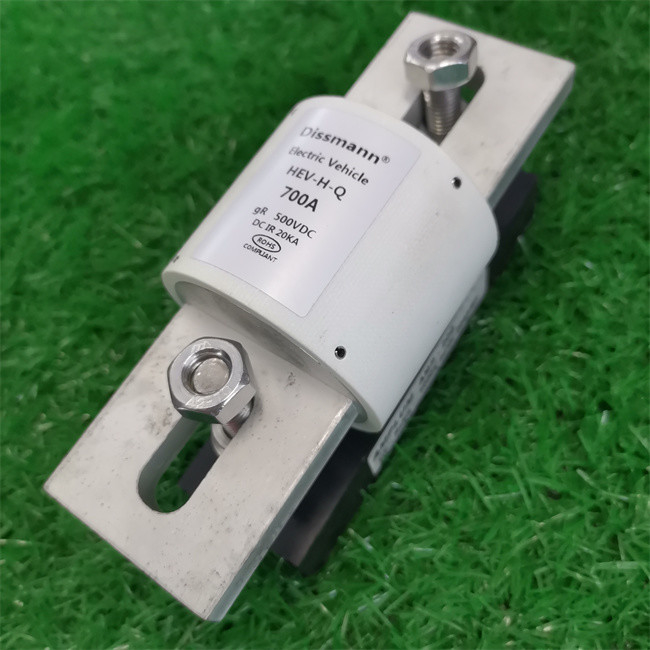

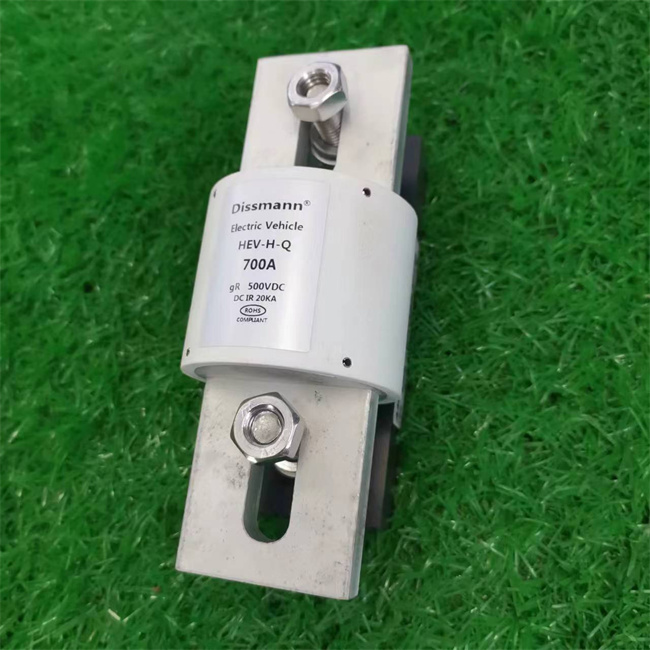

Il fusibile del ® DC500V HEV di Dissmann ed il supporto del fusibile, alto fusibile tagliato TUV della capacità hanno certificato 700Amp
Fusibile di DC500V 700Amp HEV per il veicolo elettrico
HEV FONDE NELL'AMP DIFFERENTE 500A/300/100A
Informazioni di base del fusibile di AC/DC500V HEV:
- Tipo: fusibile dell'automobile (installazione a bullone)
- Dimensioni e prestazione adeguatamente a UL248
- Tensione nominale: AC/DC500V,
- Corrente nominale: 5A~800A,
- Rottura della capacità: AC100KA, DC50KA (costante di tempo ≤15ms)
- Conformi all'UE ed alle direttive della Cina RoHS
- La norma esecutiva è UL248-20, ISO8820, JASO-D622, numero di certificazione di TUV: J 50458819 0001
- Questa serie di prodotti è fusibili dell'automobile, che hanno le caratteristiche di piccola dimensione, di basso consumo energetico e di alta capacità di rottura. È applicabile ai veicoli elettrici, al sistema di immagazzinamento dell'energia ed ai moduli di carico.
Disegno di fisica della dimensione del fusibile di serie di HEV-H-Q:
| Codice di dimensione |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HZ1 |
81 |
22 |
40 |
55 |
66,5 |
9 |
15 |
3,3 |
14,75 |
| HZ2 |
92,2 |
25 |
53 |
68 |
77 |
9 |
18 |
3,2 |
13,5 |
| HZ3 |
92,2 |
33 |
53 |
68 |
75 |
9 |
22 |
5 |
12,5 |
| HZ4 |
109 |
38 |
53 |
69 |
89,5 |
10,5 |
25 |
6 |
20,7 |
| HZ5 |
110 |
50 |
53 |
70,5 |
90 |
10,5 |
38 |
6 |
20,7 |
| HZ6 |
161 |
63 |
53 |
87 |
126 |
13,5 |
50 |
10 |
34 |
| HZ7 |
177 |
76 |
81,5 |
113,5 |
139 |
16 |
60 |
10 |
28,4 |
Tipo che ordinario del produc potete scegliere dalla nostra fabbrica:
|
Modello
|
Corrente nominale
|
I2 t (A2 s) |
Dissipazione di potere
W
|
Codice di dimensione
|
Installi
|
| Pre-arco |
Totale |
| HEV-H-Q-35 |
35A |
33 |
145 |
8,5 |
HZ1 |
Attacco bullone M8 ha raccomandato la coppia di torsione 11N·m.
|
| HEV-H-Q-40 |
40A |
74 |
315 |
8 |
| HEV-H-Q-45 |
45A |
100 |
430 |
8 |
| HEV-H-Q-50 |
50A |
130 |
650 |
8,5 |
| HEV-H-Q-60 |
60A |
200 |
880 |
10 |
| HEV-H-Q-70 |
70A |
210 |
900 |
10,5 |
HZ2 |
| HEV-H-Q-80 |
80A |
300 |
1360 |
12,5 |
| HEV-H-Q-90 |
90A |
350 |
1500 |
15,5 |
| HEV-H-Q-100 |
100A |
460 |
1950 |
17,5 |
| HEV-H-Q-125 |
125A |
750 |
3430 |
26 |
HZ3 |
| HEV-H-Q-150 |
150A |
1000 |
4450 |
31 |
| HEV-H-Q-175 |
175A |
1400 |
6100 |
36 |
| HEV-H-Q-200 |
200A |
1800 |
8300 |
41 |
| HEV-H-Q-225 |
225A |
4600 |
23000 |
39 |
HZ4 |
Attacco bullone M10 ha raccomandato la coppia di torsione 20N·m.
|
| HEV-H-Q-250 |
250A |
6250 |
32100 |
41 |
| HEV-H-Q-275 |
275A |
7800 |
40000 |
46 |
| HEV-H-Q-300 |
300A |
9600 |
49000 |
52 |
| HEV-H-Q-325 |
325A |
13500 |
63000 |
54 |
| HEV-H-Q-350 |
350A |
14000 |
72000 |
59 |
| HEV-H-Q-400 |
400A |
18500 |
95500 |
66 |
| HEV-H-Q-450 |
450A |
24000 |
125000 |
75 |
HZ5 |
| HEV-H-Q-500 |
500A |
28500 |
147000 |
84 |
| HEV-H-Q-600 |
600A |
40500 |
203000 |
108 |
| HEV-H-Q-700 |
700A |
54000 |
295000 |
122 |
HZ6 |
Il bullone di attacco M12 ha raccomandato la coppia di torsione 28N·m.
|
| HEV-H-Q-800 |
800A |
75000 |
406000 |
130 |
| HEV-H-Q-1000 |
1000A |
90000 |
430000 |
146 |
HZ7 |
| HEV-H-Q-1200 |
1200A |
120000 |
590000 |
180 |

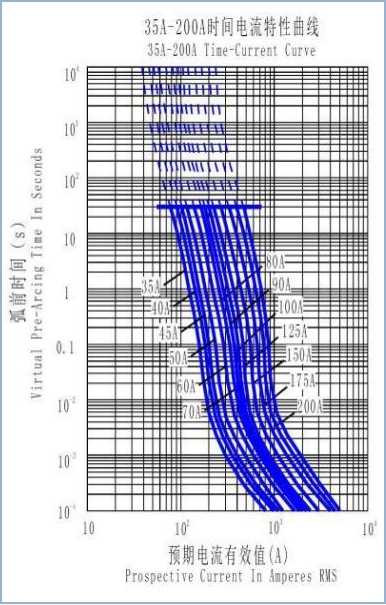

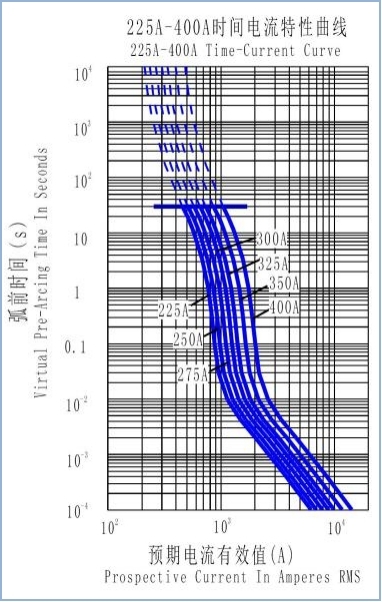

Curva caratteristica corrente dei fusibili di serie di HEV-H-Q:

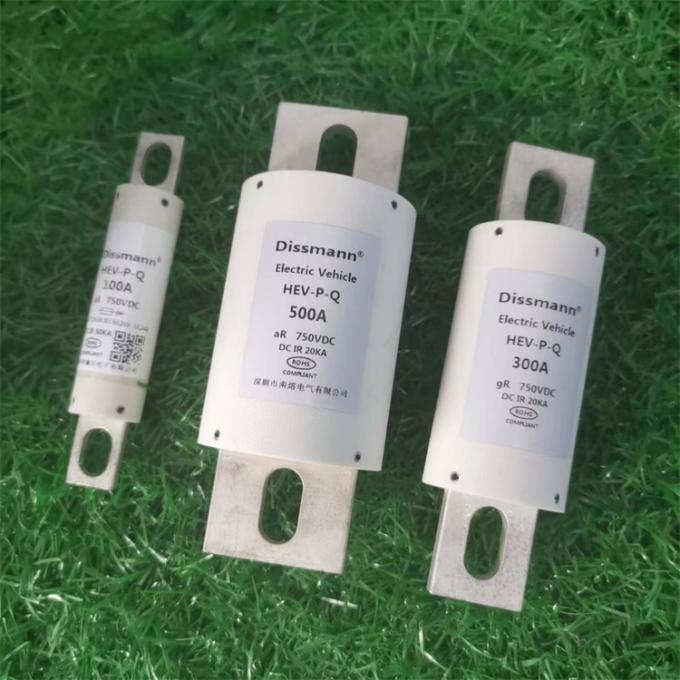

Fusibili più automobilistici per il veicolo elettrico:
