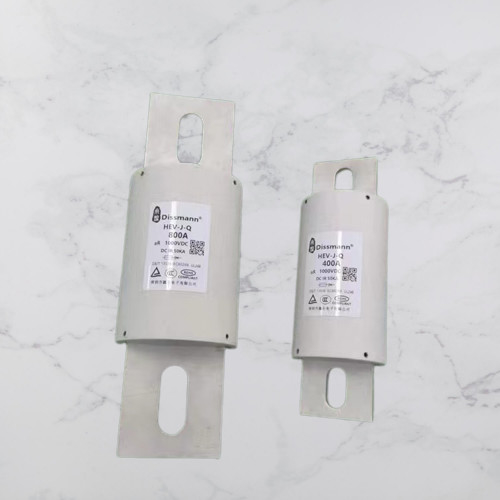

L'utilizzazione del fusibile di HEV principale per protegge la batteria del caricatore di EV
Feature&Benefits del fusibile di HEV
Valutazione corrente: 5A~800A
Valutazione di tensione: AC/DC1000V o più basso
Valutazione d'interruzione: AC100KA/DC30KA a 1000VDC/AC
Costante di tempo: ≤15ms
Approvazioni: UL248-20, ISO8820, JASO-D622, TUV
Ambientale: RoHS compiacente
Pæse d'origine: La Cina
Dati della caratteristica del fusibile di 300 amp
| Modello |
Corrente nominale (A) |
caduta di tensione di 100% (sistemi MV) |
Codice di dimensione |
Installazione |
| HEV-J-Q-300 |
300 |
298 |
HF3 |
Attacco bullone M10,
Raccomandi
Coppia di torsione: 21N.m
|
Applicazione
È adatto a cortocircuito e la protezione di sostegno dei dispositivi a semiconduttore quali i convertitori di frequenza, raddrizzatori, invertitori, le varie alimentazioni elettriche come pure batterie di potere, motori, condensatori, cavi ed altri attrezzature e dispositivi. Questo prodotto ha buone proprietà antivibrazione ed ignifughe ed è adatto ad applicazioni negli ambienti di vibrazione quali transito della ferrovia e gli autoveicoli. La protezione di cortocircuito fonde particolarmente per i veicoli elettrici puri ed i veicoli elettrici ibridi, progettati specialmente per la batteria di potere del veicolo ibrido e del veicolo elettrico puro, forniscono le basi del fusibile su misura specialmente per gli ambienti automobilistici duri.
Dimensione del fusibile di EV in milimeter
| Codice di dimensione |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13,5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12,5 |
| HF3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10,5 |
25 |
6 |
20,7 |
| HF4 |
146,5 |
50 |
89,5 |
106 |
126,5 |
10,5 |
38 |
6 |
20,7 |
| HF5 |
197,5 |
63 |
89,5 |
123,5 |
162,5 |
13,5 |
50 |
10 |
33 |
Codice di dimensione
HT1: 5A-80A, bullone M8 di Mouting ha raccomandato la coppia di torsione 11N·m.
HT2: 90A-150A, bullone M8 di Mouting ha raccomandato la coppia di torsione 11N·m.
HT3: 175A-325A, bullone M10 di Mouting ha raccomandato la coppia di torsione 20N·m.
HT4: 350A-500A, bullone M10 di Mouting ha raccomandato la coppia di torsione 20N·m.
HT5: 600A-800A, bullone M12 di Mouting ha raccomandato la coppia di torsione 28N·m.
FAQ
Domanda: Come selezionare la corrente del fusibile?
Risposta: Generalmente, calcoleremo il nostro fusibile della corrente nominale secondo 1,5 volte della corrente reale del funzionamento del cliente.
