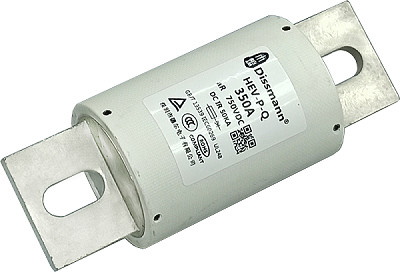

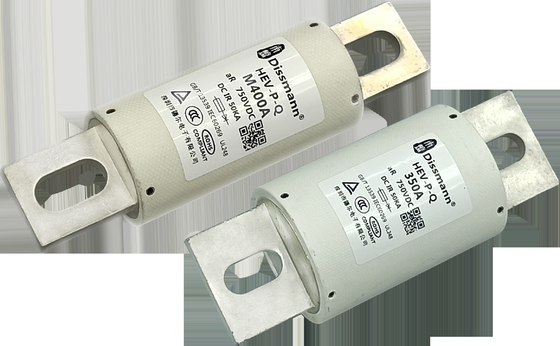

800amp fusibile ibrido ceramico a semiconduttore EV
Specificazione del fusibile 800amp
Valutazione di tensione: AC690V/DC750V
Valutazione di amperaggio: 5A~800A
Valutazione d'interruzione: AC100KA/DC50KA@AC690V /DC750V
Tipo di protezione: l'AR
Intstallation: Disponibile in bullone
Approvazioni: UL248-20, ISO8820, JASO-D622, IEC60269-1, RoHS compilant.
Applicazione del fusibile 800amp
Applicabile al convertitore di frequenza, raddrizzatore, invertitore, vari tipi di alimentazioni elettriche e l'altra attrezzatura a semiconduttore e batteria di potere, motore elettrico, condensatore, cavo ed attrezzatura o il cortocircuito e la protezione di sostegno della componente. Questo prodotto ha la buona resistenza di vibrazione e prestazione ignifuga. Adatto ad applicazioni dell'ambiente di vibrazione quali transito della ferrovia e gli autoveicoli.
Materiale del fusibile 800amp
| Parti |
Materiale |
| Contatto dell'estremità |
Lega di rame |
| Corpo del fusibile |
Fibra di vetro |
| Riempitore |
Sabbia del quarzo |
Dimensione del fusibile 800amp
| Codice di dimensione |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HT2 |
110 |
22 |
69 |
84 |
95,5 |
9 |
15 |
3,3 |
14,75 |
| HT3 |
129 |
36,5 |
72 |
88 |
109 |
10,5 |
25 |
6 |
20,7 |
| HT4 |
129 |
50 |
72 |
88,6 |
109 |
10,5 |
38 |
6 |
20,7 |
Codice di dimensione
HT1: 5A-30A, bullone M6 di Mouting ha raccomandato la coppia di torsione 4N·m.
HT2: 35A-100A, bullone M8 di Mouting ha raccomandato la coppia di torsione 11N·m.
HT3: 125A-275A, bullone M10 di Mouting ha raccomandato la coppia di torsione 20N·m.
HT4: 300A-500A, bullone M10 di Mouting ha raccomandato la coppia di torsione 20N·m.
HT5: 600A-800A, bullone M12 di Mouting ha raccomandato la coppia di torsione 28N·m.
Numero del sistema della parte
Specificazione dei pacchetti:
| Codice |
Specificazione |
| HT2 |
- Ogni scatola di plastica contiene 10 collegamenti del fusibile.
- Ogni scatola della striscia è imballata con una scatola di plastica, con 10 collegamenti del fusibile nel totale. La dimensione della scatola della striscia è livello del wide× 26mm del long× 160mm di 236mm.
- Ogni grande scatola contiene 15 scatole lunghe con 150 collegamenti del fusibile e la dimensione di grande scatola è livello lungo di 362mm ×272mm ampio ×155mm.
|
| HT3 |
- Ogni scatola di plastica contiene 5 collegamenti del fusibile.
- Ogni scatola della striscia è imballata con una scatola di plastica, con 5 collegamenti del fusibile nel totale. La dimensione della scatola della striscia è livello del wide× 50mm del long× 140mm di 225mm.
- Ogni grande scatola contiene 10 scatole lunghe con 50 collegamenti del fusibile e la dimensione di grande scatola è livello lungo di 274mm ×225mm ampio ×230mm.
|
| HT4 |
- Ogni scatola di plastica contiene 2 collegamenti del fusibile.
- Ogni scatola della striscia è imballata con una scatola di plastica, con 2 collegamenti del fusibile nel totale. La dimensione della scatola della striscia è livello del wide× 51mm del long× 118mm di 144mm.
- Ogni grande scatola contiene 20 scatole lunghe con 40 collegamenti del fusibile e la dimensione di grande scatola è livello del wide× 270mm del long× 250mm di 300mm.
|
FAQ
-
Domanda: Che genere di prove eseguite tipicamente internamente sui fusibili?
-
Risposta: Verificheremo il periodo della fusione, di aumento di temperatura e la resistenza del fusibile
