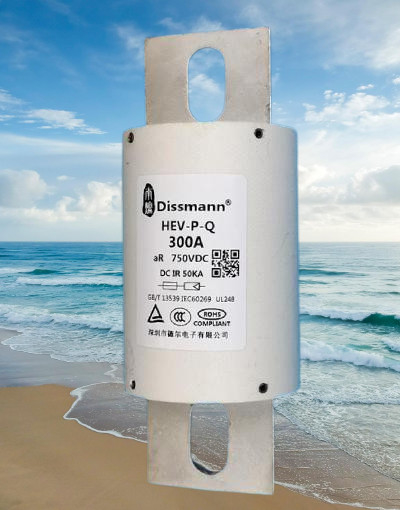

Uso del fusibile ad alta velocità a semiconduttore DC750V per l'alimentazione del caricatore EV

Fornitura di fusibili a semiconduttore DC750V in Cina

Informazioni di base del fusibile DC750V

Tensione nominale: DC750V o inferiore

Corrente nominale: 40 A/ 50 A/ 60 A/ 70 A/ 80 A/ 125 A/ 150 A/ 200 A/ 250 A/ 300 A

Grado di protezione: aR;

Potere di interruzione: DC50kA (Time Constant≤15ms)

Installazione: imbullonato

Applicazione del fusibile DC750V

Questa serie di prodotti è costituita da un fusibile di collegamento con installazione a bullone a tubo tondo, con caratteristiche di piccole dimensioni, basso I²t, elevata capacità di rottura e altre caratteristiche.Applicabile a convertitore di frequenza, raddrizzatore, inverter, vari tipi di alimentazione e altre apparecchiature a semiconduttore e batteria di alimentazione, motore elettrico, condensatore, cavo e apparecchiatura o protezione da cortocircuito e backup dei componenti.Questo prodotto ha una buona resistenza alle vibrazioni e prestazioni ignifughe.Adatto per applicazioni in ambienti soggetti a vibrazioni come il trasporto ferroviario e i veicoli a motore.

Struttura del fusibile a semiconduttore

Il materiale principale del corpo è il tubo in fibra, il filo del fusibile è costituito da rame o argento e il cappuccio terminale è in lega di rame stagnato.

Dimensione del fusibile a semiconduttore, Scegli la dimensione in base alla corrente nominale.

HF1: intervallo di corrente nominale di 5A~80A

HF2: intervallo di corrente nominale di 90 A ~ 150 A

HF3: intervallo di corrente nominale di 175 A ~ 325 A

HF4: intervallo di corrente nominale di 350 A ~ 500 A

HF5: intervallo di corrente nominale di 600 A ~ 800 A

Altitudine

Condizione di utilizzo normale

L'altitudine non supera i 2000 m.

Condizione di utilizzo consentito

2000 m – 4500 m.

Correzione dei parametri di modifica dell'altitudine: l'altitudine elevata causa principalmente deterioramento dell'isolamento, deterioramento delle condizioni di dissipazione del calore, variazione della pressione dell'aria.

Quando l'altitudine aumenta di 100 m, la temperatura di Fuse aumenta di 0,1-0,5 k.

Quando l'altitudine sale di 100 m, la temperatura ambiente scende in media di circa 0,5 k.

Le condizioni normali, utilizzando il fusibile in un ambiente aperto, possono trascurare l'altitudine che influisce sulla corrente nominale, utilizzare comunque come condizione standard.Se supera i 40°C, è necessario declassare la corrente nominale.Quando l'altitudine aumenta di 1000 m, la corrente nominale diminuisce del 2% - 5%.

Nota: nella stessa serie dimensionale, la corrente nominale massima adotta un rapporto di derating più elevato, la corrente nominale inferiore utilizza un rapporto di derating inferiore.Influenza dell'altitudine sulla resistenza all'isolamento dell'aria (resistenza alla rottura).

Effetto dell'altitudine sulla rigidità dielettrica dell'aria (resistenza alla rottura)

Quando l'altitudine aumenta, la forza di isolamento dell'aria diminuisce.Tra 2000 e 4500 metri, quando l'altitudine sale a 1000 m, la corrente nominale diminuisce del 12-15%.Riferimento a GB/T16935.1, Correggere lo spazio isolante di conseguenza.

La distanza di isolamento tra i terminali dei fusibili è generalmente molto maggiore rispetto a GB/T16935.1, Tabella A1 e A2 Isolamento gap richiesto dalla norma.Ad eccezione dei singoli fusibili con volume inferiore, non è necessario controllare il gap di isolamento.

Spazio di isolamento tra la cintura dei fusibili e altre strutture attive ea terra, l'utente deve considerare l'impatto dell'altitudine.

FAQ

Domanda 1: Come scegliere un fusibile?

Risposta: All'inizio, ti invieremo un modulo di domanda effettivo del cliente. In generale, dobbiamo cancellare il campo dell'applicazione, la corrente di funzionamento e la tensione operativa, i metodi di installazione, i requisiti di certificazione e altri requisiti dei parametri.
