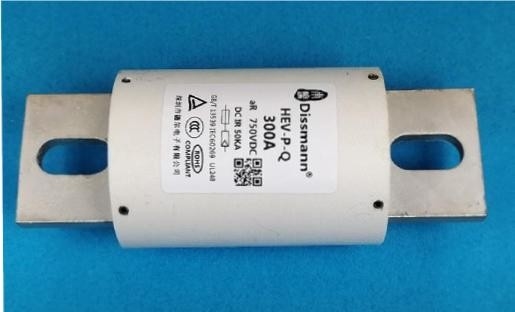

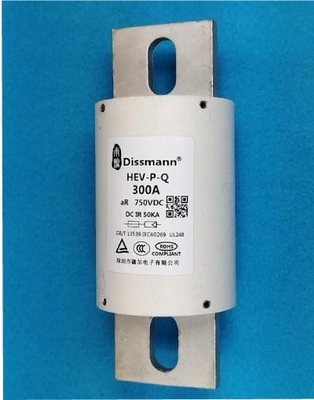

Fusibile ad alta capacità di interruzione Fornitore cinese con 20 anni di esperienza
Informazioni di base sul prodotto
Tensione nominale: DC1000V o inferiore
Corrente nominale: 300A
Classe di protezione:aR
Capacità di interruzione: DC30kA (tempo constant≤15ms)
Tipo di installazione: Disponibile in bullone
Conformità con RoHS
Applicazione del fusibile HEV
Questo fusibile HEV è ampiamente utilizzato in auto, camion, autobus e attrezzature per il trasporto fuoristrada per proteggere cavi, fili e componenti elettrici che forniscono energia elettrica per far funzionare luci, riscaldatori, aria condizionata, radio, alzacristalli elettrici e altri accessori elettrici.Sono anche utilizzati nei veicoli elettrici e ibridi e in una varietà di applicazioni elettroniche.
Struttura del fusibile HEV
Questa serie di prodotti è composta da fusibili a tubo tondo collegati a bullone, che hanno le caratteristiche di dimensioni ridotte, soffiaggio rapido, basso I2t e alta affidabilità. Il tubo di fusione con una fusione a sezione trasversale variabile in argento puro al 99,99%. Il tubo è realizzato in tubo di fibra, il filo di fusione è in rame o argento, la superficie di contatto è stagnata in lega di rame e il tubo di fusione è riempito con sabbia di quarzo ad alta purezza trattata chimicamente e materiali chimici appositamente trattati come mezzo di estinzione dell'arco.
Norma correlata
Questo fusibile della serie HEV soddisfa i requisiti di UL-248-20, ISO8820, JASO-D622, EU e RoHS detective, standard certificato TUV ecc.
Dimensione del fusibile HEV, Scegli la dimensione in base alla corrente nominale.
| Modello |
Corrente nominale(UN) |
Caduta di tensione del 100% (mv) |
Codice taglia |
Installazione |
| HEV-JQ-300 |
300 |
298 |
HF3 |
Bullone di montaggio M10,
Coppia consigliata: 21N.m
|
| Codice taglia |
A±2 |
B±1.5 |
C±1 |
D ± 1,5 |
E±1,5 |
F±1 |
Sol±0,5 |
H±0.2 |
J±1 |
| HF3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| Codice taglia |
A±2 |
B±1.5 |
C±1 |
D ± 1,5 |
E±1,5 |
F±1 |
Sol±0,5 |
H±0.2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
| HF3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| HF4 |
146,5 |
50 |
89,5 |
106 |
126,5 |
10.5 |
38 |
6 |
20.7 |
| HF5 |
197,5 |
63 |
89,5 |
123,5 |
162,5 |
13.5 |
50 |
10 |
33 |
HF1:HEV-JQ 5A~80A
HF2: HEV-JQ 90A~150A
HF3:HEV-JQ 175A~325A
HF4: HEV-JQ 350A~500A
HF5: HEV-JQ 600A~800A
Dimensioni HF1 e HF2 disponibili nel bullone di montaggio M8 coppia consigliata 11 N·m (gamma corrente di 5 A~150 A)
Dimensioni HF3 e HF4 disponibili con bullone di montaggio M10 coppia consigliata 20 N·m (gamma corrente di 175 A~500 A)
Dimensione HF5 disponibile nel bullone di montaggio M12 coppia consigliata 28 N·m (intervallo di corrente di 600 A~800 A)
Materiale del fusibile HEV
Il materiale principale del corpo è il tubo in fibra, il filo del fusibile è costituito da rame o argento e il cappuccio terminale è in lega di rame stagnato.
FAQ
Domanda 1: Come scegliere un fusibile?
Risposta: All'inizio, ti invieremo un modulo di domanda effettivo del cliente. In generale, dobbiamo cancellare il campo dell'applicazione, la corrente di funzionamento e la tensione operativa, i metodi di installazione, i requisiti di certificazione e altri requisiti dei parametri.
