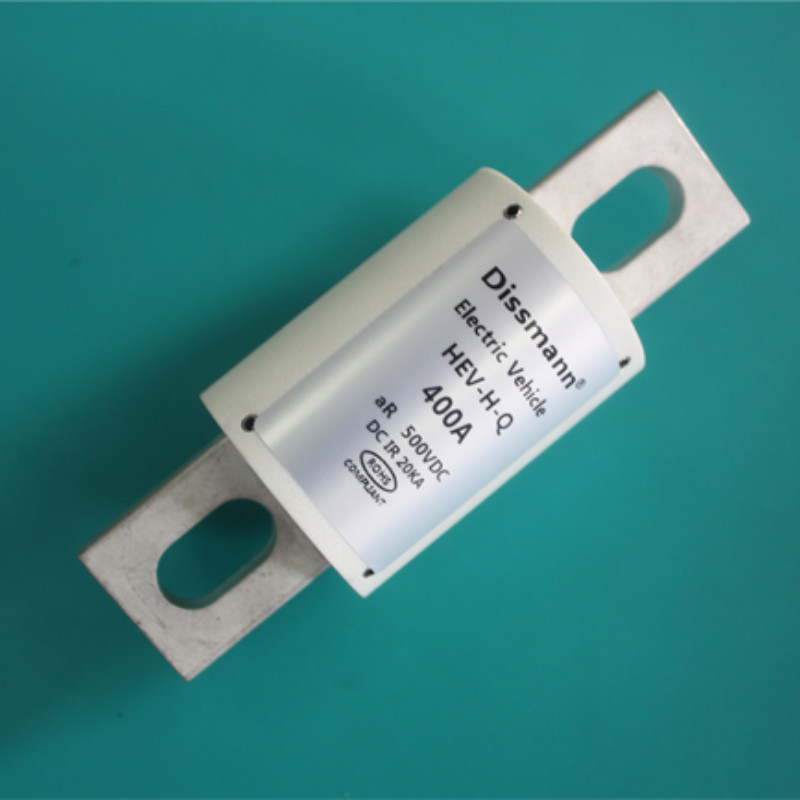

Fusibili per autoveicoli ad alta corrente Fusibile UL248-20 Standard 70A-1000A HEV——Made in China
La serie di moduli HEV-AQ dei fusibili automobilistici Dissmann è progettata per proteggere i circuiti accessori ad alta tensione nei veicoli elettrici e ibridi.
I fusibili della serie Dissmann HEV-AQ Module offrono corrente nominale 70 - 1000 A, tensione nominale AC250V / DC150V.
I più recenti fusibili HEV sono stati testati secondo gli standard di qualità del settore automobilistico per l'affidabilità ambientale, i cicli di corrente transitoria e le caratteristiche elettriche e di fusione del dispositivo.Sono conformi a RoHS, senza alogeni e certificati UL248-20, ISO8820, JAS0-D622.
Introduzione al prodotto
1.Forma e dimensioni di montaggio dei fusibili automobilistici della serie HEV-AQ Module:
| Codice taglia |
A±2 |
B±1,5 |
C±1 |
D±1,5 |
E±1,5 |
FA±1 |
G±0,5 |
H±0,2 |
J±1 |
| HW1 |
68.2 |
25 |
29 |
44 |
53 |
9 |
18 |
3.3 |
13.5 |
| HW2 |
94 |
38 |
38 |
54 |
74.5 |
10.5 |
25 |
6 |
20.7 |
2. Classificazione del modello in base alla corrente nominale dei fusibili per autoveicoli:
|
Modello
|
Corrente nominale
(UN)
|
io2t(A2S) |
Dissipazione di potenza
(W)
|
Codice taglia
|
Installare
|
| 弧前 |
总 |
| HEV-AQ-70 |
70A |
460 |
3920 |
6.8 |
HW1 |
Bullone di montaggio M8 coppia consigliata 11N·m
|
| HEV-AQ-80 |
80A |
665 |
5850 |
7.5 |
| HEV-AQ-100 |
100A |
1120 |
11100 |
8.8 |
| HEV-AQ-125 |
125A |
1840 |
17600 |
11.0 |
| HEV-AQ-150 |
150A |
2650 |
25400 |
12.8 |
| HEV-AQ-200 |
200A |
4750 |
44000 |
17.5 |
| HEV-AQ-250 |
250A |
7420 |
68500 |
22.5 |
| HEV-AQ-300 |
300A |
11000 |
99000 |
26.5 |
| HEV-AQ-350 |
350A |
14800 |
139000 |
30.4 |
| HEV-AQ-400 |
400A |
18800 |
180000 |
34.8 |
| HEV-AQ-500 |
500A |
36000 |
110000 |
34.5 |
HW2 |
Bullone di montaggio M10 coppia consigliata 20N·m
|
| HEV-AQ-600 |
600A |
43500 |
125000 |
45.6 |
| HEV-AQ-700 |
700A |
68000 |
198000 |
48.5 |
| HEV-AQ-800 |
800A |
86000 |
255000 |
57.0 |
| HEV-AQ-1000 |
1000A |
152000 |
470000 |
59.5 |
3.Curva di corrente consentita dei fusibili automobilistici della serie HEV-AQ Module:
4. Curva caratteristica corrente dei fusibili automobilistici della serie HEV-AQ Module:
Suggerimenti caldi:Puoi scegliere il fusibile HEV giusto per il tuo progetto in base al modello, così riceverai un preventivo entro un giorno lavorativo. Se il tuo progetto richiede la personalizzazionesettore automobilisticofusibili, potete dirci i requisiti speciali personalizzati dei prodotti di cui avete bisogno e vi forniremo una soluzione e vi citeremo entro tre giorni lavorativi.
