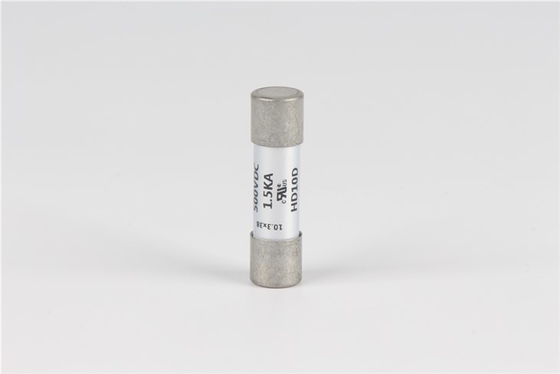

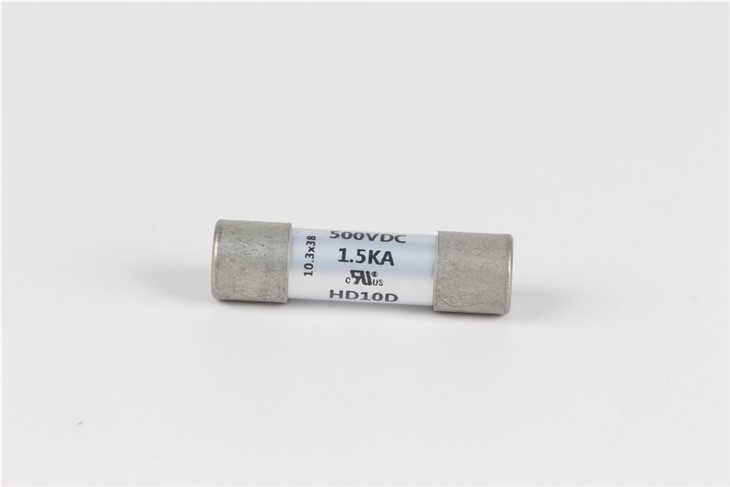

valvola a cartuccia solare di 10*38mm 500VAC PV
informazioni 1.Basic:
Corrente nominale: 20A-100A
Tensione nominale: 80VDC-1000VDC
Rottura della capacità: AC33KA
Soddisfaccia la richiesta: Agente investigativo di UL248, di IEC60127, di UE e di ROSHS
norme 2.Applicable:
I prodotti di serie 2.1HD10X aderiscono al UL248 standard relativo.
materiale 3.Product:
|
Componente
|
Materiale
|
Quantità
|
|
Cavo
|
lega del Argento-rame
|
1 |
|
Cappuccio
|
Lega di rame placcata della latta
|
2 |
|
Corpo
|
Tubo ceramico
|
1 |
|
Riempitore
|
Sabbia del fusibile
|
Importo |
dati 4.Technical:
|
Numero del pezzo
|
Valutazione corrente (Ampers)
|
Le totalità di energia I2T(A2S)
|
| HD10X-1A |
1 |
0,371 |
| HD10X-1.5A |
1,5 |
0,835 |
| HD10X-2A |
2 |
4,09 |
| HD10X-3A |
3 |
10 |
| HD10X-5A |
5 |
38,4 |
| HD10X-6.3A |
6,3 |
71,4 |
dimensione 5.Product:
prestazioni 6.Electrical
6,1, condizione di prova
Tutte le prove elettriche sono effettuate ad una temperatura ambiente di 25±3℃. La temperatura ambiente non è permessa variare più di 5℃ durante la prova e deve essere entro questi limiti.
6,2, prova di capacità di Corrente-valutazione
Quando i collegamenti del fusibile a volte di 100% la corrente nominale delle circostanze provate, il circuito in 4 ore non dovrebbero essere staccati, il fusibile non è colata corrente, il tubo non è rotto.
6,3, Characterisitc Del tempo corrente d'effetto ad arco
Quando la corrente nella seguente tavola sta passando il fusibile, il suo tempo d'apertura deve essere conforme ai requisiti nella seguente tavola, cioè, il tempo d'effetto ad arco. Inoltre, nessuno dei due danno della fusibile-metropolitana né della rottura del cappuccio accadrà.
| 熔断电流/% della corrente nominale |
熔断时间/tempo di apertura |
| 200% |
<2min |

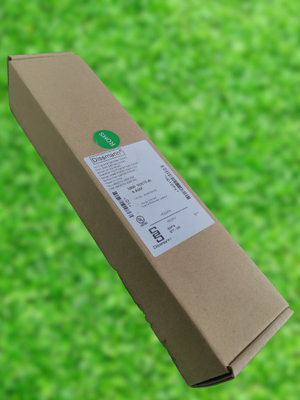

7, dettagli d'imballaggio
7,1, quantità d'imballaggio
10pcs per piccola scatola interna, piccola scatola 10pcs per grande scatola interna.
B: grande scatola interna 10 per.
C: Ogni piccola scatola con 1 piccola etichetta d'imballaggio, ogni scatola con 1 etichetta d'imballaggio, ogni scatola con 1 rapporto d'ispezione uscente.
Nota: questo pacchetto è per riferimento soltanto e l'imballaggio reale è il criterio.
7,2, l'imballaggio saranno così hanno effettuato che i prodotti non assorbiranno l'umidità o non saranno danneggiati durante trasporto o lo stoccaggio.
