Dettagli:
|
Materiale: | tubo della fibra | colore: | Beige |
---|---|---|---|
Tensione nominale: | 600Vdc | Corrente nominale: | 1000A |
Rottura della capacità: | 50kA | Norma: | IEC60269, UL248 |
Uso: | Sovraccarichi la protezione, stazione di carico | Parola chiave: | Tipo fusibile del NH di HRC |
Evidenziare: | tipo fusibile di 50kA NH di HRC,Tipo fusibile di UL248 NH di HRC,Il hrc termico fonde 100 amp |

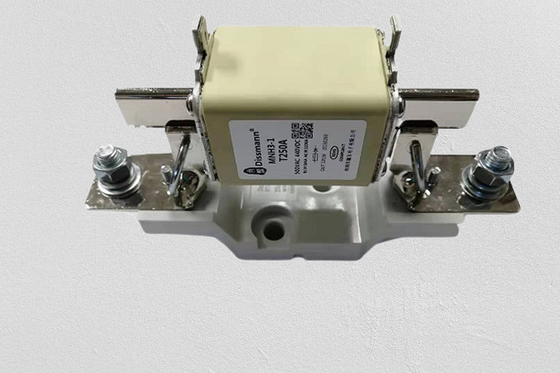

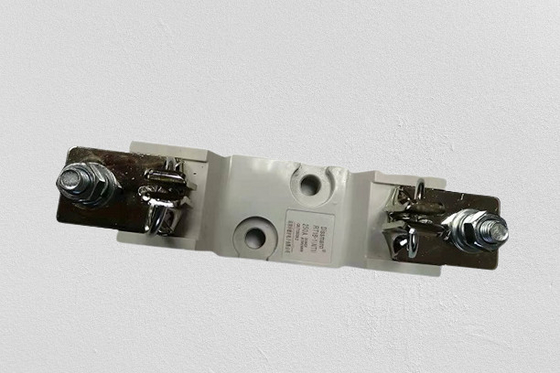

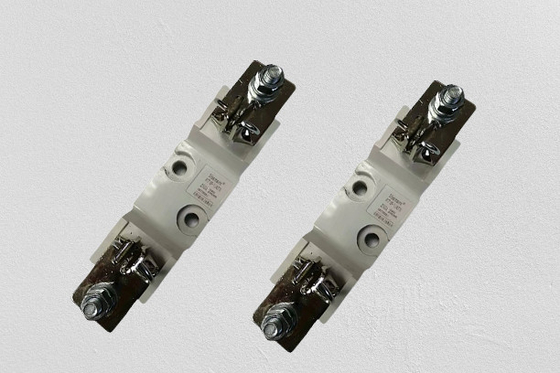

Tipo fusibile del NH dei modelli multipli 100a 250a 300a del fusibile di HRC e base termici del fusibile
Materiale:
Noumeno: tubo della fibra
Perni: Lega
Caratteristiche:
Alto fusibile tagliato di capacità
Molti generi di alto fusibile tagliato di capacità
Valutazione corrente: 6A-630A
Valutazione di tensione: AC500V/DC440V o più basso
Rottura della capacità: AC500V/120kA DC440V/50kA
Presentazione del prodotto:
Tensione nominale |
AC500V/DC440V |
Tipo protezione |
l'AR |
Corrente nominale | 6A-630A |
Rottura della capacità |
AC500V/120kA DC440V/50kA (costante di tempo 15-20ms) |
Soddisfaccia la richiesta |
UL248-13, IEC60269.4 Direttiva di Rosh e di UE |
Osservazioni |
Dimensioni globali del prodotto (millimetri)
MNH3-00 | MNH3-1 | MNH3-2 | MNH3-3 | |
a1 | 7.85±1.5 | 135±2.5 | 150±2.5 | 150±2.5 |
a20-5 | 54 | 72 | 72 | 72 |
a3 | 45±1.5 | 62±2.5 | 62±2.5 | 62±2.5 |
f (massima) | 15 | 15 | 15 | 18 |
b±0.2 | 15 | 20 | 25 | 32 |
e1±3 | 57 | 62 | 72 | 82 |
e2 | 29±1 | 48±2 | 58±2 | 67±3 |
Tipo di prodotto di fusibile di EV
Modello | Corrente nominale | I2t(A2s) | Dissipazione di potere | Codice di dimensione | |
总 | |||||
MNH3-00-T6A | 6 | 14 | 137 | 1,7 | 0 |
MNH3-00-T10A | 10 | 60 | 280 | 2 | |
MNH3-00-T16A | 16 | 280 | 960 | 3,1 | |
MNH3-00-T20A | 20 | 580 | 2200 | 3,3 | |
MNH3-00-T25A | 25 | 1050 | 3900 | 3,5 | |
MNH3-00-T32A | 32 | 2050 | 5900 | 4,1 | |
MNH3-00-T40A | 40 | 3800 | 9700 | 4,9 | |
MNH3-00-T50A | 50 | 5200 | 13500 | 5,3 | |
MNH3-00-T63A | 63 | 6600 | 20500 | 6,3 | |
MNH3-00-T80A | 80 | 10500 | 30500 | 6,9 | |
MNH3-00-T100A | 100 | 19500 | 59000 | 8,5 | |
MNH3-00-T125A | 125 | 39500 | 119000 | 9,5 | |
MNH3-00-T160A | 160 | 72000 | 192000 | 11,5 | |
MNH3-1-T80A | 80 | 9900 | 29800 | 7,8 | 1 |
MNH3-1-T100A | 100 | 19000 | 55000 | 9,6 | |
MNH3-1-T125A | 125 | 39000 | 11800 | 11,5 | |
MNH3-1-T160A | 160 | 69000 | 185000 | 12,8 | |
MNH3-1-T200A | 200 | 119000 | 260000 | 15 | |
MNH3-1-T224A | 224 | 169000 | 390000 | 17 | |
MNH3-1-T250A | *250 | 240000 | 498000 | 20 | |
MNH3-2-T125A | 125 | 39000 | 118000 | 12 | 2 |
MNH3-2-T160A | 160 | 68000 | 175000 | 13,5 | |
MNH3-2-T200A | 200 | 99000 | 250000 | 16 | |
MNH3-2-T224A | 224 | 155000 | 380000 | 17,5 | |
MNH3-2-T250A | *250 | 220000 | 485000 | 21 | |
MNH3-2-T300A | 300 | 340000 | 750000 | 24 | |
MNH3-2-T315A | 315 | 380000 | 860000 | 25 | |
MNH3-2-T355A | 355 | 525000 | 1170000 | 28 | |
MNH3-3-T400A | 400 | 720000 | 1550000 | 31 | |
MNH3-3-T315A | 315 | 380000 | 860000 | 25 | 3 |
MNH3-3-T355A | 355 | 510000 | 1150000 | 29 | |
MNH3-3-T400A | *400 | 720000 | 1650000 | 31 | |
MNH3-3-T425A | 425 | 885000 | 1980000 | 34 | |
MNH3-3-T500A | *500 | 1240000 | 2950000 | 38 | |
MNH3-3-T630A | 630 | 1820000 | 5300000 | 44 |
Descrizione di prodotto
Questo fusibile di serie è adatto a CA 50Hz, tensione nominale a 660V, la corrente nominale a 1000A.lt pricipalmente è utilizzata nell'installazione elettrica per ircuit proteggente da sovraccarico e dal cortocircuito (gG/GL); anche può derivare per la protezione del dispositivo a semiconduttore ed altre completano la rata stabilita dal hort-circuito (AR) come pure dal motore elettrico dal cortocircuito (sono). ha valutato la rottura della capacità per questo fusibile di serie è al fusibile di serie 120KA.This si conforma a GB13539 standard nazionale ed al comitato elettrico internazionale IEC60269 standard.
