L'alto veicolo elettrico tagliato della capacità fonde UL248-20 750VDC standard

L'alto veicolo elettrico tagliato della capacità fonde UL248-20 750VDC standard
L'alto veicolo elettrico tagliato della capacità fonde UL248-20 750VDC standard L'alto veicolo elettrico tagliato della capacità fonde UL248-20 750VDC standard L'alto veicolo elettrico tagliato della capacità fonde UL248-20 750VDC standard L'alto veicolo elettrico tagliato della capacità fonde UL248-20 750VDC standard

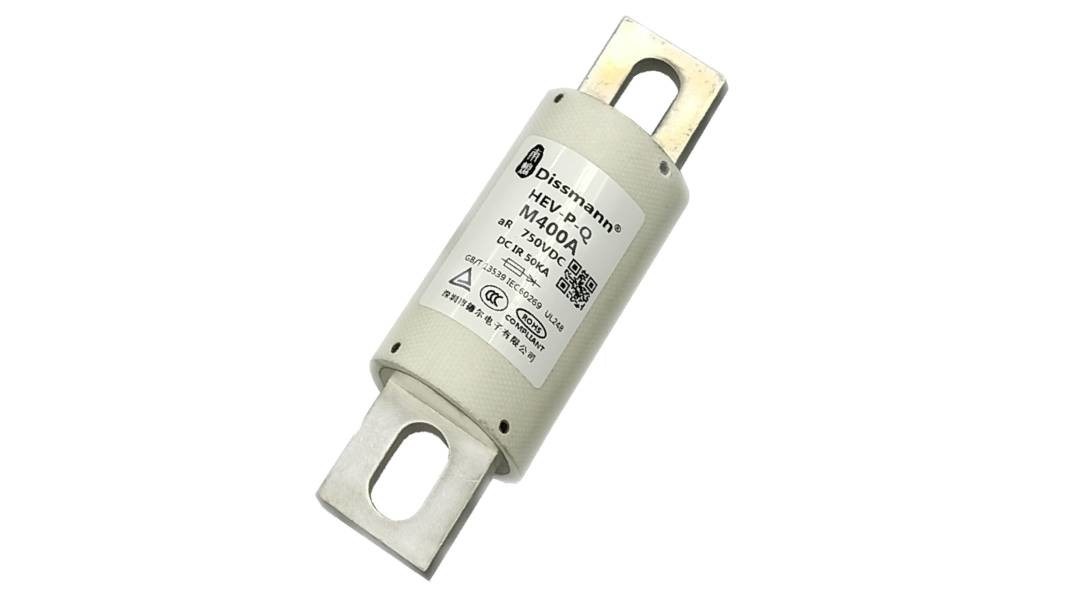

Grande immagine :  L'alto veicolo elettrico tagliato della capacità fonde UL248-20 750VDC standard

Dettagli:
Luogo di origine: La Cina
Marca: Dissmann
Certificazione: UL,CCC,TUV
Numero di modello: HEV-P-Q
Termini di pagamento e spedizione:
Quantità di ordine minimo: 100pcs
Prezzo: Negotiable
Imballaggi particolari: Imballaggio standard del cartone
Tempi di consegna: 5-8days
Termini di pagamento: T/T, L/C
Capacità di alimentazione: 1,000,000pcs
Contatto

L'alto veicolo elettrico tagliato della capacità fonde UL248-20 750VDC standard

descrizione
Materiale:: Ceramico Colore:: Bianco
Tensione nominale:: 750VDC Corrente nominale:: 350A
Rottura della capacità:: DC50KA Norma:: UL248-20、 ROHs del、 JASO-D622 del、 ISO8820
Uso:: automobilistico ad alta tensione, protezione a semiconduttore Parola chiave:: fusibile automobilistico ad alta tensione
Evidenziare:

Alto fusibile tagliato di capacità UL248-20

,

Fusibili del veicolo elettrico UL248-20

,

Fusibili del veicolo elettrico 750VDC

L'alto fusibile tagliato della capacità trangugia il fusibile di carico del mucchio del fusibile automobilistico del fusibile



Materiale:
Noumeno: tubo della fibra
Perni: Lega



Caratteristiche:

Alto fusibile tagliato di capacità
Molti generi di alto fusibile tagliato di capacità
Valutazione corrente: 350A
Valutazione di tensione: 750VDC

Rottura della capacità: DC50KA



Presentazione del prodotto:



Tensione nominale

额定电压

 或低于 di AC690V/DC700V (IEC), 750V (UL)

Tipo protezione

保护类别

 l'AR
额定电流 della corrente nominale 5A-800A

Rottura della capacità

分断能力

AC100KA, DC50KA

(时间常数 ≤15ms)

Soddisfaccia la richiesta

符合要求

UL248-20, ISO8820, JASO-D622,

指令 di RoHS del 欧盟和

Osservazioni

备注

 数据另版提供 del gR



dimensioni del 产品外形尺寸 (millimetro) /Overall del prodotto (millimetri)



L'alto veicolo elettrico tagliato della capacità fonde UL248-20 750VDC standard 0



尺寸代码 A±2 B±1.5 C±1 D±1.5 E±1.5 F±1 G±0.5 H±0.2 J±1
HT1 73,5 14,3 48 60,5 63,5 6,5 10,3 1,6 8
HT2 110 22 69 84 95,5 9 15 3,3 14,75
HT3 129 36,5 72 88 109 10,5 25 6 20,7
HT4 129 50 72 88,6 109 10,5 38 6 20,7
HT5 180 63 72 106 145 13,5 50 10 33



curva caratteristica del 电流特性曲线图 /Current





L'alto veicolo elettrico tagliato della capacità fonde UL248-20 750VDC standard 1



tipo del 产品型号 /Product



Modello

型号



Corrente nominale

额定电流 A



 I2t(A2s)

Dissipazione di potere

功耗 W

Codice di dimensione

尺寸代码

Installi

安装
弧前 总
HEV-P-Q-5 5A 1,6 10 1,5 HT1

Attacco bullone M6 ha raccomandato la coppia di torsione 4N·m.

推荐扭矩 4N del 安装螺栓 M6·m.
HEV-P-Q-10 10A 3,5 19 3,8
HEV-P-Q-15 15A 9,5 73 5,4
HEV-P-Q-20 20A 25,5 176 6,0
HEV-P-Q-25 25A 42 330 7,0
HEV-P-Q-30 30A 55 420 9,0
HEV-P-Q-35 35A 33 160 11,0









HT2





Attacco bullone M8 ha raccomandato la coppia di torsione 11N·m.

推荐扭矩 11N del 安装螺栓 M8·m.
HEV-P-Q-40 40A 75 315 12,0
HEV-P-Q-45 45A 95 430 12,0
HEV-P-Q-50 50A 135 590 12,5
HEV-P-Q-60 60A 205 940 14,8
HEV-P-Q-70 70A 300 1980 17,5
HEV-P-Q-80 80A 350 2350 20,5
HEV-P-Q-90 90A 410 2630 24,0
HEV-P-Q-100 100A 530 3450 26,5
HEV-P-Q-125 125A 1700 7200 27









HT3















Attacco bullone M10 ha raccomandato la coppia di torsione 20N·m.

推荐扭矩 20N del 安装螺栓 M10·m.
HEV-P-Q-150 150A 2750 11000 34
HEV-P-Q-175 175A 4100 16000 35
HEV-P-Q-200 200A 5400 21000 42
HEV-P-Q-225 225A 7500 30000 45
HEV-P-Q-250 250A 9700 41000 47
HEV-P-Q-275 275A 12000 58000 51
HEV-P-Q-M300 300A 16500 70000 56









HT4


HEV-P-Q-M325 325A 20000 82000 61
HEV-P-Q-M350 350A 23000 94000 63
HEV-P-Q-M400 400A 30000 123000 76
HEV-P-Q-300 300A 16500 70000 56
HEV-P-Q-325 325A 20000 82000 61
HEV-P-Q-350 350A 23000 94000 63
HEV-P-Q-400 400A 30000 123000 76
HEV-P-Q-450 450A 35000 135000 95
HEV-P-Q-500 500A 44000 165000 108
HEV-P-Q-600 600A 48000 210000 115



HT5



Attacco bullone M12 ha raccomandato la coppia di torsione 28N·m.

推荐扭矩 28N del 安装螺栓 M12·m.
HEV-P-Q-700 700A 53000 298000 125
HEV-P-Q-800 800A 75000 445000 140



Attrezzatura di prova

L'alto veicolo elettrico tagliato della capacità fonde UL248-20 750VDC standard 2

Attrezzatura di produzione

L'alto veicolo elettrico tagliato della capacità fonde UL248-20 750VDC standard 3
L'alto veicolo elettrico tagliato della capacità fonde UL248-20 750VDC standard 4
