UL ad alta tensione del fusibile del supporto del piatto della lega per saldatura HD10D.J03 del fusibile ceramico di 10x38mm certificata fatta in Cina

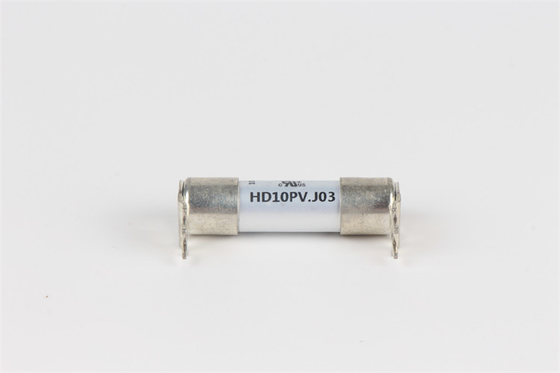

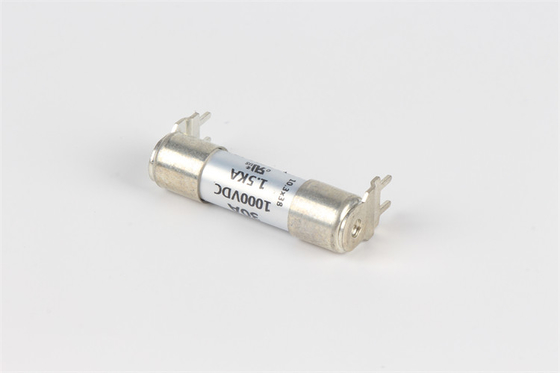

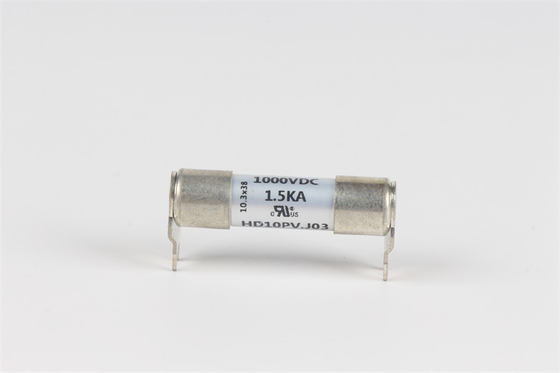

fusibile ceramico di 10*38mm HD10PV.J03 1000VDC 30A

Disegno di dimensioni del fusibile di serie HD10D.J03

Informazioni di base del fusibile ceramico 10*38:

Norma esecutiva:

• UL248/
• GB13593/
• IEC60268/
• GB31465

Rottura della capacità:

• HD10D 500VDC       10-20A 33KA 25-50A 6KA;
• HD10V 700VDC       10-20A 33KA 25-50A 6KA;
• HD10P 750VDC       10-20A 33KA 25-50A 6KA;
• HD10PV 1000VDC   10-40A 1.5KA;

Certificato dell'UL no:

• JDYX2.E343461
• JDYX8.E343461

Tensione nominale e corrente nominale:

• HD10D 500VDC     10-50A;
• HD10V 700VDC     10-50A;
• HD10P 750VDC     10-50A;
• HD10PV 1000VDC 10-40A;

Stati di servizio:

• Il fusibile funziona nelle seguenti circostanze normali di uso, senza correzione supplementare.
• Quando gli stati normali di uso sono oltrepassati, se sono all'interno degli stati permissibili di uso, alcuni parametri possono avere bisogno di di essere corretto o di consultato. Se la portata degli stati permissibili di uso è oltrepassata, la nostra società dovrebbe essere consultata e la valutazione dell'adattabilità del lavoro e la prova degli stati dovrebbero essere effettuate.
• È raccomandato che il valore corrente di flusso corrente a lungo termine non dovrebbe essere maggior di 80% della corrente nominale.
• Riferisca prego alla curva di valutazione della temperatura per l'uso della temperatura eccessiva.
• Temperatura dell'aria ambiente
• Stati normali di uso: - 5 ° C. DEL ° C~40.
• Stati permissibili di uso: - 40 ° C. DEL ° C~85.

Trasporto e stoccaggio:

temperatura di stoccaggio 1.Product:

• -40°C~105°C.
• L'umidità relativa non è più di 70% 40 a ° C;
• L'umidità relativa 30 a ° C non è più di 80%;
• Nell'ambito 20 di ° C, l'umidità relativa non è più di 90%.

temperatura di stoccaggio 2.Packaging:

• -40°C~70°C.
• L'umidità relativa non è più di 40% 40 a ° C;
• L'umidità relativa non è più di 50% 30 a ° C;
• Nell'ambito 20 di ° C, l'umidità relativa non è più di 90% e non c'è condensazione.

Altri fusibili, basi del fusibile, supporti che del fusibile potete scegliere dalla nostra fabbrica:

La lista dei prodotti ha mostrato come qui sotto:

• 1. Fusibile automatico ad alta tensione (serie di EV, serie di HEV, GALLINA, serie BS88, serie del MEV)
• 2. Fusibile automatico a bassa tensione (serie del DNN, serie di DFN, serie di DKN)
• 3. Fusibile della pila secondaria di immagazzinamento dell'energia (serie del MEV)
• 4. Fusibile di potere (serie di HEV, BS88 serie, HH Series)
• 5. Fusibile solare di PV (10*38,14*51,10*85,10*38 supporto, 14*51 supporto, 10*85Holder)
• 6. Fusibile di carico del mucchio (serie di HEV, serie di EV, serie di HDP)
• 7. le Telecomunicazioni 5G fondono (serie HR70/HRP70)
• 8. Serie standard britannica del fusibile (BS1362/BS646)
• 9. Serie HD501/HDP501, HD601-619/HDP601-619 del fusibile ad alta tensione (, serie 10*38)
• 10. Blocchetti e supporti del fusibile
