Fusibile del fusibile 1000VDC 100A HEV di CC sostituibile del fusibile FWJ-100A SINOFUSE RS309-MM-100A di Bussman

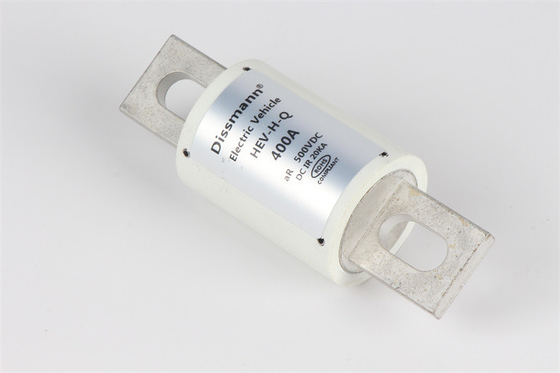

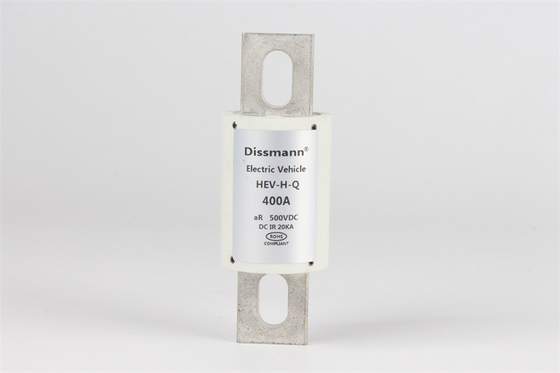

Fusibile di serie di Dissmann HEV (l'aspetto è per riferimento solo)
Fusibile di serie di Dissmann HEV includere qui sotto:
1.HEV-A-Q 250VAC 150VDC 5-1000A Rottura della capacità DC20KA, costante di tempo ≤15ms;
2.HEV-H-Q 500VAC/DV 35-1200A Rottura della capacità DC50KA, costante di tempo ≤15ms;
3.HEV-P-Q 750VAC/DC 5-800A Rottura della capacità DC50KA, costante di tempo ≤15ms;
750VDC 125A-400A ottengono la certificazione di TUV: J 50458819 0001
4.HEV-J-Q 1000VDC/AV (5A-800A) Rottura della capacità DC30KA, costante di tempo ≤15ms;
1000VDC 100A-800A ottengono la certificazione di TUV: J 50470852 0001
HEV-J-Q-100 appartengono il fusibile di serie di Dissmann HEV-J-Q, tensione nominale: 1000VDC, corrente nominale: 100A, codice di dimensione: HF2, la prestazione dimensionale si conforma a GB13539/IEC60269/UL248, conformità with l'UE e le direttive della Cina RoHS ed ottiene la certificazione di TUV: J 50470852 0001
Il disegno di dimensione mostra come qui sotto:
| Codice di dimensione |
A±2 |
B±1.5 |
C±1 |
D±1.5 |
E±1.5 |
F±1 |
G±0.5 |
H±0.2 |
J±1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13,5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12,5 |
| HF3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10,5 |
25 |
6 |
20,7 |
| HF4 |
146,5 |
50 |
89,5 |
106 |
126,5 |
10,5 |
38 |
6 |
20,7 |
| HF5 |
197,5 |
63 |
89,5 |
123,5 |
162,5 |
13,5 |
50 |
10 |
33 |
IL FUSIBILE di SERIE di HEV-J-Q È UGUALE a Sinofuse - RS3099-MM AC/DC1000V 5A-800A, Bussmann - FWJ 1000VDC 35-800A
| HEV-J-Q |
1000VDC/AV (5A-800A) |
Uguale a SINOFUSE |
Uguale a Bussman |
| Codice del prodotto |
Corrente nominale |
² t (sec di I del ² di A) |
consumo di energia |
Codice di dimensione |
Sinofuse - RS3099-MM AC/DC1000V 5A-800A |
Bussmann - FWJ 1000VDC 35-800A |
|
Pre-arco |
Totale |
W |
| HEV-J-Q-5 |
5A |
20 |
115 |
1,8 |
HF1 |
RS309-MM-5A |
FWJ-5A |
| HEV-J-Q-10 |
10A |
30 |
170 |
2,2 |
RS309-MM-10A |
FWJ-10A |
| HEV-J-Q-15 |
15A |
48 |
220 |
3,1 |
RS309-MM-15A |
FWJ-15A |
| HEV-J-Q-20 |
20A |
72 |
360 |
3,6 |
RS309-MM-20A |
FWJ-20A |
| HEV-J-Q-25 |
25A |
85 |
510 |
4,2 |
RS309-MM-25A |
FWJ-25A |
| HEV-J-Q-30 |
30A |
110 |
830 |
5,1 |
RS309-MM-30A |
FWJ-30A |
| HEV-J-Q-35 |
35A |
180 |
1250 |
6,3 |
RS309-MM-35A |
FWJ-35A |
| HEV-J-Q-40 |
40A |
290 |
1650 |
7,8 |
RS309-MM-40A |
FWJ-40A |
| HEV-J-Q-45 |
45A |
350 |
1900 |
8,5 |
RS309-MM-45A |
FWJ-45A |
| HEV-J-Q-50 |
50A |
440 |
2450 |
10,0 |
RS309-MM-50A |
FWJ-50A |
| HEV-J-Q-60 |
60A |
600 |
3500 |
12,5 |
RS309-MM-60A |
FWJ-60A |
| HEV-J-Q-70 |
70A |
820 |
5500 |
14,0 |
RS309-MM-70A |
FWJ-70A |
| HEV-J-Q-80 |
80A |
1050 |
6500 |
16,0 |
RS309-MM-80A |
FWJ-80A |
| HEV-J-Q-90 |
90A |
1800 |
10500 |
17,0 |
HF2 |
RS309-MM-90A |
FWJ-90A |
| HEV-J-Q-100 |
100A |
2300 |
12000 |
18,0 |
RS309-MM-100A |
FWJ-100A |
| HEV-J-Q-125 |
125A |
3400 |
21000 |
20,0 |
RS309-MM-125A |
FWJ-125A |
| HEV-J-Q-150 |
150A |
4900 |
25500 |
27,0 |
RS309-MM-150A |
FWJ-150A |
| HEV-J-Q-175 |
175A |
9200 |
40000 |
30,0 |
HF3 |
RS309-MM-175A |
FWJ-175A |
| HEV-J-Q-200 |
200A |
15000 |
60000 |
32,0 |
RS309-MM-200A |
FWJ-200A |
| HEV-J-Q-225 |
225A |
19000 |
105000 |
40,0 |
RS309-MM-225A |
FWJ-225A |
| HEV-J-Q-250 |
250A |
24000 |
113000 |
47,0 |
RS309-MM-250A |
FWJ-250A |
| HEV-J-Q-275 |
275A |
25000 |
130000 |
49,0 |
RS309-MM-275A |
FWJ-275A |
| HEV-J-Q-300 |
300A |
26000 |
160000 |
52,0 |
RS309-MM-300A |
FWJ-300A |
| HEV-J-Q-325 |
325A |
33000 |
180000 |
55,0 |
RS309-MM-325A |
FWJ-325A |
| HEV-J-Q-350 |
350A |
42000 |
230000 |
60,0 |
HF4 |
RS309-MM-350A |
FWJ-350A |
| HEV-J-Q-400 |
400A |
71000 |
320000 |
65,0 |
RS309-MM-400A |
FWJ-400A |
| HEV-J-Q-450 |
450A |
78000 |
300000 |
80,0 |
RS309-MM-450A |
FWJ-450A |
| HEV-J-Q-500 |
500A |
105000 |
350000 |
95,0 |
RS309-MM-500A |
FWJ-500A |
| HEV-J-Q-600 |
600A |
163000 |
530000 |
105,0 |
HF5 |
RS309-MM-600A |
FWJ-600A |
| HEV-J-Q-700 |
700A |
320000 |
680000 |
155,0 |
RS309-MM-700A |
FWJ-700A |
| HEV-J-Q-800 |
800A |
420000 |
870000 |
185,0 |
RS309-MM-800A |
FWJ-800A |
I fusibili di serie di HEV sono utilizzati per il carico dei mucchi:
Altri fusibili e supporti che del fusibile potete scegliere dalla nostra fabbrica:
La lista dei prodotti ha mostrato come qui sotto:
1. fusibile automatico ad alta tensione (serie di EV, serie di HEV, GALLINA, serie BS88, serie del MEV)
2. fusibile automatico a bassa tensione (serie del DNN, serie di DFN, serie di DKN)
3. fusibile della pila secondaria di immagazzinamento dell'energia (serie del MEV)
4. fusibile di potere (serie di HEV, BS88 serie, HH Series)
5. fusibile solare di PV (10*38,14*51,10*85,10*38 supporto, 14*51 supporto, 10*85Holder)
6. fusibile di carico del mucchio (serie di HEV, serie di EV, serie di HDP)
7. le Telecomunicazioni 5G fondono (serie HR70/HRP70)
8. serie standard britannica del fusibile (BS1362/BS646)
9. serie HD501/HDP501, HD601-619/HDP601-619 del fusibile ad alta tensione (, serie 10*38)
10. blocchetti e supporti del fusibile
